凝固浴在线浓度仪，coagulatingbath；spinningbath 又称纺丝浴。化学纤维湿法纺丝时纺丝原液自喷丝孔挤出后使之凝固成初生纤维的溶液。凝固过程中同时有物理和化学作用。即聚合物与凝固剂之间发生化学反应，以及原液中溶剂向凝固浴扩散，和凝固剂向原液扩散的双扩散作用。
根据纤维品种不同，凝固浴的组分、温度、浓度、流量、丝束的浸长、张力、溶液高度等均是对纺丝成形和纤维质量有影响的工艺参数。如制造粘胶纤维时，常用硫酸和硫酸钠等配成的水溶液作为凝固浴，硫酸钠使粘胶凝固，硫酸使纤维素黄原酸钠分解而成再生纤维素。纺丝机流回的凝固液经回收后有的可以回用。
国内采用DMAC湿法两步法生产芳纶1313纤维和聚酰亚胺纤维，在此过程中均需要凝固浴的工艺。聚合物在原液与DMAC溶液相混合，配制成100℃原液胶，通过计量泵经过喷丝板，进入DMAC凝固浴中，胶体内的DMAC与凝固浴中的DMAC进行解析，形成一恒定的浓度平衡。准确测量DMAC浓度，可适时控制凝固浴中的补给水的量。DMAC浓度的变化直接造成丝束发脆和丝束并丝等严重的质量问题。稳定的DMAC浓度环境对芳纶1313纤维和聚酰亚胺纤维成丝内在质量起到关键的作用。国内公司原有生产线测量成丝凝固浴的DMAC浓度采用化验分析方法，每2小时取样一次，取样后在中心化验室由化验员用实验室型的阿贝折光仪（AbbeRefractometer）测量。这种测量方法对工艺数据滞后、取样环境、温度变化、人工操作、仪器受周围环境等因素都对化验数据的准确性造成影响。不能随工艺条件的变化做适时地调整，这样就不能够保障产品的稳定的质量指标。
工作原理
由于光在不同介质中的传播速度不同，光从一种介质射像另一种介质时,光的传播方向发生了改变，这种现象叫做光的折射。人类对光的折射进行了长期的研究，总结出光在发生折射时所遵循的基本定律——光的折射定律。在现实生活中折射现象是很普遍的，例如，插入水杯中的铅笔，看上去好象在水中被折断。根据折射定律我们就可以很好理解了：水下部分的铅笔射出的光线从水中斜射向空气中发生了光的折射现象，折射光线远离法线，逆着折射光线看去，铅笔插入水中的部分好像向上弯折了，这种现象就属于光的折射现象。在一定条件，由于每一种介质的浓度都与光的折射率相关。在实际应用中，我们可以利用测量光发生折射时的临界角来确定介质的浓度。E-Scan Refractometer凝固浴在线浓度仪就是采用这种方法来测量各种溶液浓度的。E-ScanRefractometer凝固浴在线浓度仪测量凝固浴DMAC的浓度，工艺控制在30%～60%之间，折光率在1.36540～1.41140nD之间。直接安装于凝固浴进口液体管路上，随时测量凝固浴DMAC浓度的变化，测量值传送到DCS通过PID调节，***输出阀位信号控制凝固浴补给水量，***DMAC的浓度恒定，这对纺丝丝束的内在质量起保障作用。E-Scan在线折光仪运算速度快、准确，偏差小于0.1%。测量值基本保持线性。仪器有温度自动补偿，自动清洗棱镜等功能。操作简单方便、维护量少、工作可靠等优点。E-Scan在线折光仪在高温有腐蚀性气体的环境下仍然十分准确。实践证明E-ScanRefractometer凝固浴在线浓度仪能够为工业生产提供准确的数据，同时也为纺丝企业的产品质量起到关键性作用，在国内是应用效果的一套浓度分析仪器。
结构及功能

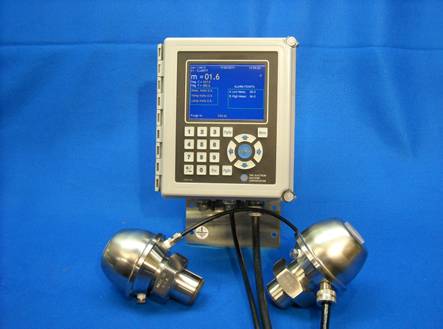

E-ScanRefractometer凝固浴在线浓度仪分体式结构设计，分为传感器和变送器两部分。传感器由：蓝宝石棱镜（9个摩氏）、内置PT1000温度传感器、长寿命LED光源（100000h）、3648像素分辨率CCD传感器组成；变送器由：Intel586sx110MHz的CPU，6.7寸（640×480象素）彩色LCD显示器，键盘，EPROM存储卡及自动清洗系统组成。仪器操作界面友好软件，采用全屏蔽抗干扰设计、耐高温和振动、宽量程（DMAC0-***），出厂线性校准和自动温度补偿。内置PT1000温度传感器，在线检测DMAC的工艺温度，自动温度补偿并远处0-10V的温度测量值信号。仪器也可采用RS-232与计算机通讯，并可通过4～20mA信号与DCS相通讯。由DCS控制调节DMAC浓度。E-Scan在线折光仪，无耗材，免维护，无漂移。仪器的自动清洗清洗系统自动清洗棱镜及自诊断功能及时排除故障，***仪器的准确性，可减轻维护人员的工作量。全浇注玻璃钢外壳和全屏蔽钢板内壁设计，***了仪器可以在任何恶劣的工况条件下运行平稳。
