浓硝酸（HNO?）浓度的在线测量是化工生产中的关键环节，直接影响工艺控制、产品质量和安全性。以下是浓硝酸浓度在线测量的详细方法，包括测量原理、技术选择、操作步骤及注意事项：
一、测量原理
浓硝酸浓度的在线测量主要基于其物理特性，常用方法：
折光法（Refractometry）
原理：利用硝酸溶液的折射率与浓度之间的线性关系进行测量。
公式：折射率（nD）与浓度（C）的关系可通过实验标定曲线确定。
优点：免维护、无耗材、响应速度快。
二、操作步骤（以折光法为例）
仪器选型

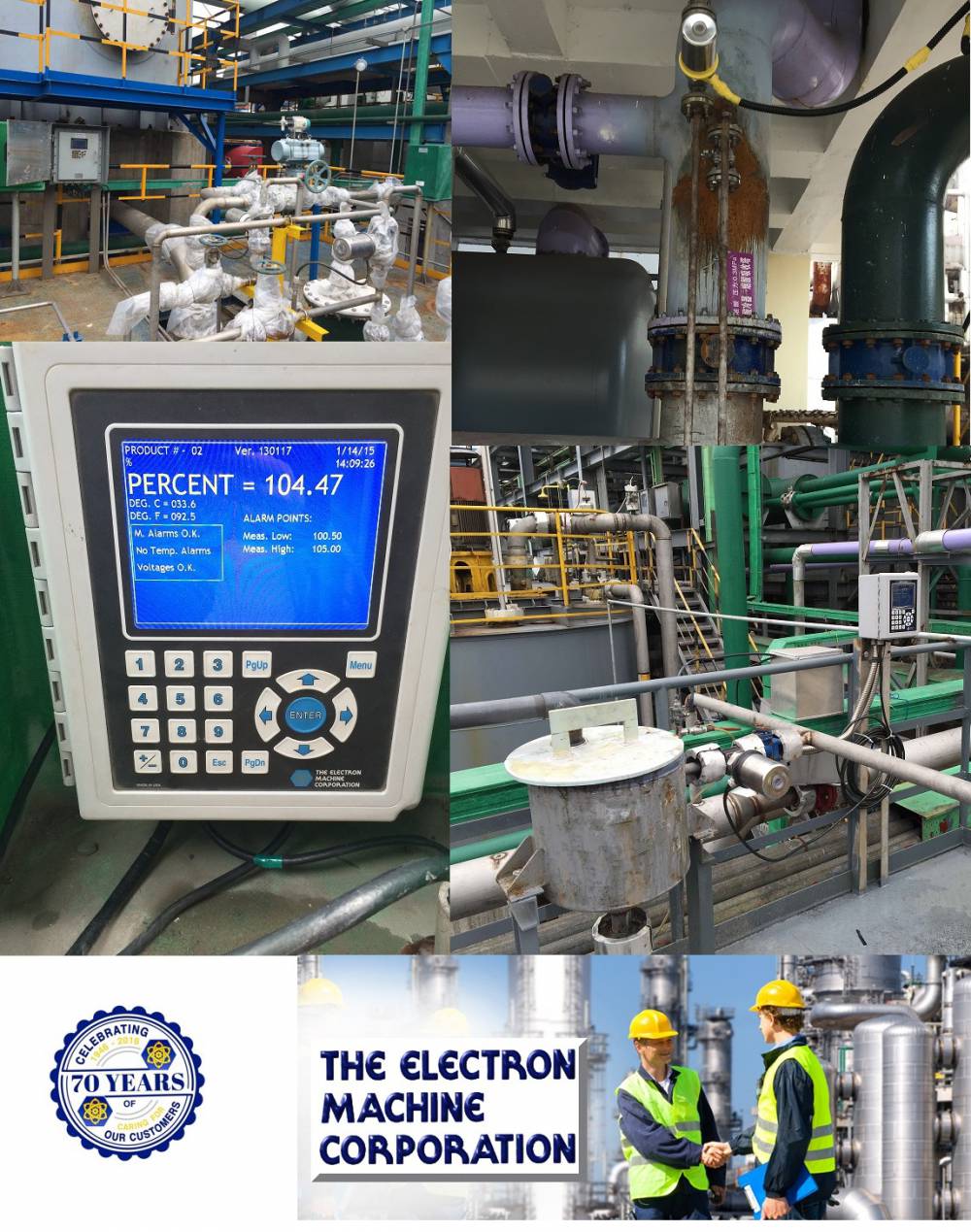

选择耐腐蚀的在线折光仪（如美国EMC的MPR E-Scan系列），探头材质为钽或哈氏合金。
安装位置
安装在硝酸循环管道或储罐出口，确保满管流（避免气泡干扰）。
配置旁路系统，便于维护和校准。
校准与标定
使用已知浓度的硝酸标准液（如30%、50%、70% HNO?）进行多点校准。
输入温度-折射率曲线，启用自动温度补偿。
在线测量
启动折光仪，实时监测硝酸浓度。
通过4~20mA信号或Modbus通信将数据上传至DCS系统。
维护与清洗
定期用去离子水或稀硝酸冲洗探头，防止结晶或污染物附着。
每6个月进行一次校准验证。
三、注意事项
耐腐蚀性
选择耐硝酸腐蚀的材料（如钽、哈氏合金、PTFE涂层）。
避免使用不锈钢或普通合金，以免被腐蚀。
温度影响
硝酸的折射率和密度受温度影响***，需内置高精度温度传感器（PT1000）进行补偿。
安全防护
硝酸具有强腐蚀性和氧化性，操作时需穿戴防护服、手套和面罩。
安装区域设置应急洗眼器和中和池。
气泡与颗粒干扰
确保测量点满管流，避免气泡干扰。
在入口安装过滤器（20μm），拦截悬浮颗粒。
四、应用案例
案例1：硝酸浓缩装置
问题：浓缩塔出口硝酸浓度波动大，影响产品质量。
解决方案：
在循环泵出口安装MPR E-Scan折光仪，实时反馈浓度至DCS。
自动调节蒸汽流量，将浓度稳定在68%±0.5%。
效果：产品合格率提升15%，年节约成本约50万元。
五、总结
浓硝酸浓度的在线测量是化工生产中的关键技术，折光法和密度法是主流选择，分别适用于不同浓度范围和工况条件。通过合理选型、精准安装与规范维护，可实现高精度、高可靠性的浓度监测，提升工艺控制水平和生产效率。
关键成功因素：
选择耐腐蚀的测量设备（如钽材质探头）。
内置温度补偿，消除温度影响。
定期校准与维护，确保长期稳定性。
