一、引言
在氯碱工业中，盐酸是重要的中间产物和产品。氯碱装置合成炉生产盐酸的过程里，盐酸浓度的精准监测对保障产品质量、优化生产流程、确保生产安全意义重大。在线盐酸浓度分析仪的应用，让盐酸浓度监测从传统的人工间歇采样检测转变为实时、连续的在线监测，***提升了生产的自动化与智能化水平。
常见的在线盐酸浓度分析仪多采用折光法原理。仪器自带的 LED 光源发出一束平行光，经内部电路调控，确保光强稳定，克服 LED 老化衰减问题。光线经聚光镜聚光后，由棱镜反射面反射至棱镜与被测盐酸溶液的接触面。在此，光线依据入射角与盐酸溶液临界角的关系，发生全反射和折射。入射角大于盐酸溶液临界角的光线产生全反射，小于临界角的光线则折射进入溶液。全反射光线经棱镜另一反射面反射，被高分辨率 CCD 传感器接收。在 CCD 传感器上，有反射光照射的像素产生高电压形成明场，无反射光照射的像素无电压形成暗场。分析仪通过判定明暗场界限确定盐酸溶液的临界角，再结合已知且恒定折光指数的棱镜（如蓝宝石棱镜），依据特定计算公式算出盐酸溶液的折光指数。由于盐酸溶液的折光指数与浓度呈良好线性关系，最终将折光指数转换为对应的质量浓度进行显示和输出。此原理使分析仪检测不受溶液中气泡、悬浮颗粒、杂质干扰，保障了检测精度和稳定性 。

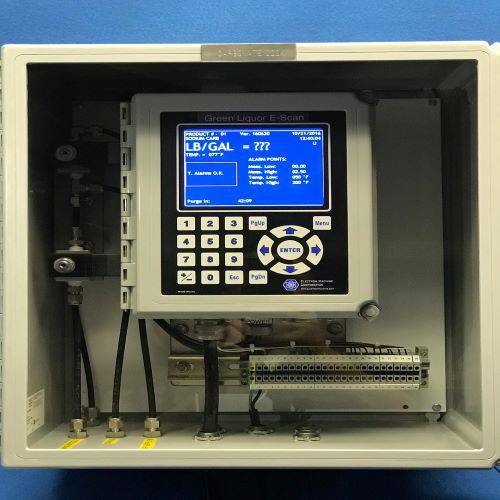

在线盐酸浓度分析仪一般采用分体式结构，由传感器和变送器构成 。
蓝宝石棱镜：多选用硬度高达 9Mosh 的蓝宝石材质，具备***的耐腐蚀性，可承受盐酸的强腐蚀作用，保障长期稳定测量。
内置 PT1000 温度传感器：实时***监测盐酸溶液温度。因温度对盐酸溶液的折光指数有***影响，通过实时温度数据，分析仪可进行自动温度补偿，确保不同温度下浓度测量的准确性。
长寿命 LED 光源：提供稳定的光线，其长寿命特性减少了光源更换频率，降低维护成本，***仪器长期稳定运行。
高分辨率 CCD 传感器：如 3648 像素分辨率的 CCD 传感器，能够精准捕捉全反射光线形成的明暗场图像，为***计算临界角提供高质量数据支持。
高性能 CPU：例如采用 Intel586sx 133MHz 的 CPU，具备强大的数据处理能力，可快速准确地对传感器采集的数据进行分析和计算，确保浓度测量结果及时输出。

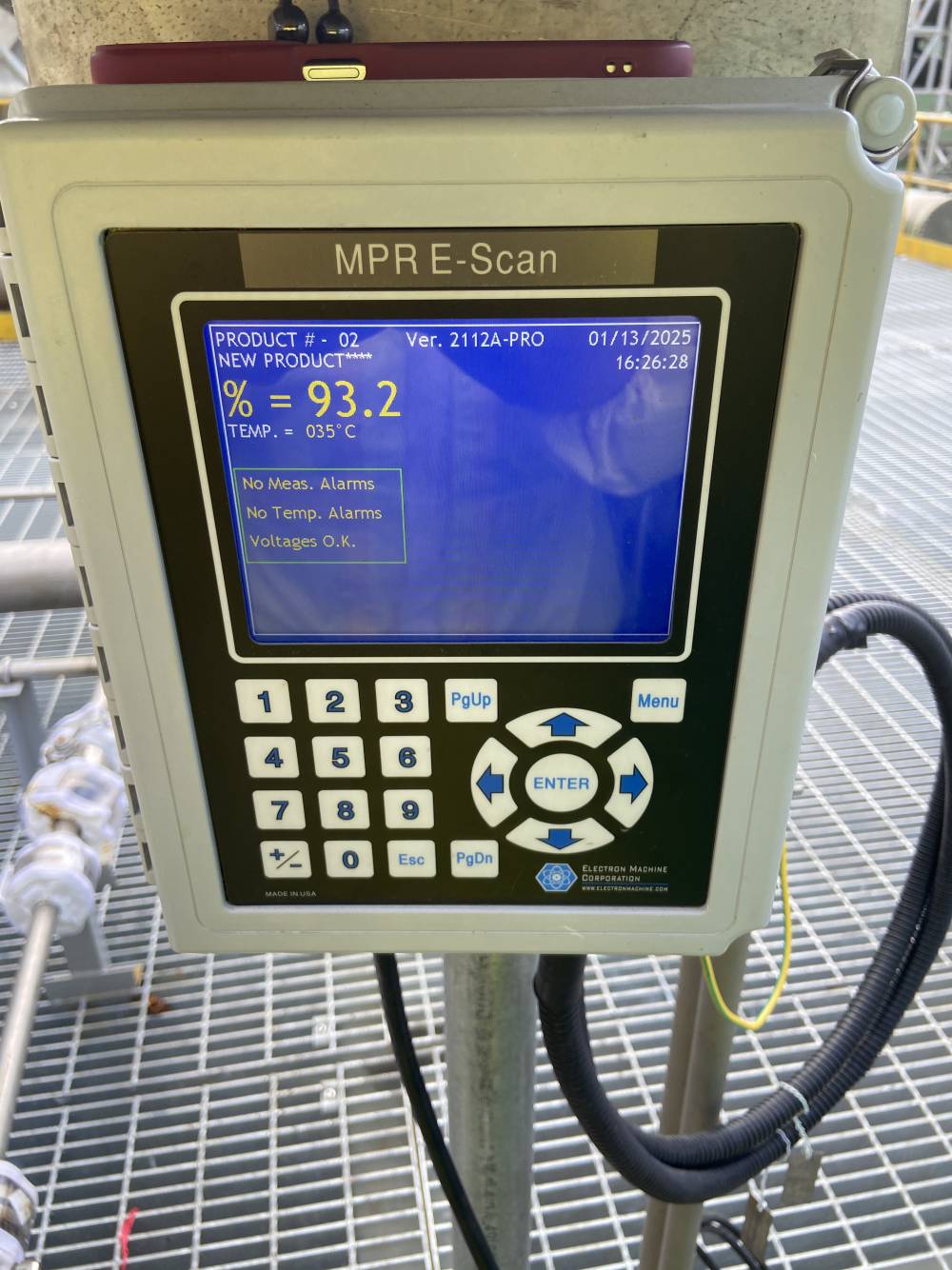

彩色 LCD 显示器：配备 6.7 寸（640×480 像素）彩色 LCD 显示器，清晰直观地显示盐酸浓度、温度、折光指数等测量数据以及仪器工作状态信息，方便操作人员实时查看。
操作键盘：用于操作人员对仪器进行参数设置、校准、功能选择等操作，操作界面设计友好，易于上手。
EPROM 存储卡：可存储仪器的校准数据、历史测量数据等重要信息，方便数据追溯和分析。
自动清洗系统：定期自动清洗棱镜表面，防止盐酸溶液中的杂质附着，确保棱镜光学性能稳定，维持测量精度，减轻维护人员工作量。同时，全屏蔽干扰设计以及耐高温、抗振动的结构设计，使仪器能在氯碱装置合成炉附近复杂恶劣的工业环境中稳定运行 。
高精度测量：浓度测量精度可达 ±0.1%，能精准反映盐酸浓度变化，为生产过程控制提供可靠数据，确保盐酸产品质量符合严格标准 。
宽浓度测量范围：可满足 0.00 - 40.00% 的盐酸浓度测量需求，覆盖氯碱装置合成炉生产盐酸的常见浓度区间，适应性强 。
高稳定性：仪器无漂移现象，长期运行测量结果稳定可靠。***的温度补偿算法结合内置 PT1000 温度传感器，有效消除温度对测量的影响；同时，良好的抗干扰设计使其免受现场电磁干扰、振动等因素影响 。
免维护与无耗材：自动清洗系统确保仪器光学部件清洁，减少人工维护频次；无需频繁更换耗材，降低运行成本 。
智能功能丰富：具备内置自诊断功能，可实时监测仪器自身工作状态，一旦出现故障，能及时发出警报并显示故障信息，便于快速排查和维修；支持多种通讯协议，如 RS - 232、RS - 485、4 - 20mA 模拟信号输出等，方便与上位计算机、DCS 控制系统集成，实现远程监控与自动化控制 。
高防护等级：如达到 NEMA 4X 防护等级，可有效防尘、防水、防溅，适用于各种恶劣工业环境 。
提升产品质量：实时精准监测盐酸浓度，操作人员可根据浓度变化及时调整合成炉的反应条件，如氯气与氢气的配比、反应温度、压力等，确保盐酸浓度稳定在目标范围内，提高产品质量一致性，减少不合格产品产生 。
优化生产流程：通过在线监测数据反馈，优化生产工艺参数，实现生产过程精细化控制。例如，根据盐酸浓度变化动态调整原料投入量，提高原料利用率，降低生产成本；同时，避免因浓度异常导致的生产中断或设备损坏，保障生产连续性，提高生产效率 。
保障生产安全：及时发现盐酸浓度异常波动，预防因浓度问题引发的安全事故。在氯碱生产中，盐酸浓度异常可能导致设备腐蚀加剧、压力异常等安全隐患，在线浓度分析仪的实时监测和报警功能，为安全生产提供有力保障 。
助力环保：***控制盐酸浓度，有助于减少生产过程中废气、废水的排放。例如，确保盐酸吸收过程充分，降低尾气中氯化氢含量，满足环保排放标准 。
某大型氯碱企业在其合成炉系统安装在线盐酸浓度分析仪后，产品盐酸的优等品率从 85% 提升至 95% 以上。通过分析仪实时数据反馈，优化氯气与氢气配比，原料消耗降低了 8%。同时，因及时发现并处理多次盐酸浓度异常情况，避免了可能发生的设备腐蚀泄漏事故，保障了生产安全，取得了***的经济效益和社会效益 。
在线盐酸浓度分析仪凭借独特的工作原理、合理的仪器结构、优异的性能特点，在氯碱装置合成炉盐酸浓度监测中发挥着***的作用。其应用为氯碱生产带来产品质量提升、生产流程优化、安全保障增强等诸多优势，有力推动氯碱工业向高效、安全、绿色方向发展。随着技术不断进步，在线盐酸浓度分析仪将在性能、功能等方面持续完善，在氯碱行业及其他相关领域拥有更广阔的应用前景 。
